Tổng quan về Thang máy

Thang máy là một thiết bị chuyên dùng để di chuyển người hoặc hàng hóa theo phương thẳng đứng giữa các tầng của tòa nhà hoặc công trình xây dựng. Thang máy bao gồm các thành phần chính là giếng thang, cabin, hệ thống điều khiển, cơ cấu truyền động. Có nhiều loại thang máy khác nhau, chủ yếu được phân biệt bởi cơ cấu truyền động nâng hạ cabin của chúng, bao gồm: truyền động bằng máy kéo cáp (thang máy cáp kéo), truyền động bằng bơm thủy lực và hệ xilanh - piston (thang máy thủy lực), truyền động bằng động cơ trục vít (thang máy trục vít), truyền động bằng chênh lệch áp suất không khí (thang máy chân không).

Cấu tạo cơ bản của thang máy

Cấu tạo thang máy có thể được mô tả theo 5 thành phần chính như sau:

1. Giếng thang máy

Giếng thang máy (hay còn gọi là trục hành trình thang máy) là không gian hình trụ thẳng đứng để cabin và các bộ phận khác của thang máy di chuyển bên trong. Nó có thể được làm bằng bê tông hoặc khung thép vách kính, với các ray dẫn hướng gắn ở hai bên để đảm bảo cabin di chuyển ổn định và an toàn. Vách của giếng thang máy có lắp các ray kim loại để dẫn hướng cho cabin di chuyển thẳng hàng mà không bị lệch.Phần dưới cùng của giếng thang máy là hố Pit (phần không gian dưới cabin khi cabin dừng ở tầng thấp nhất). Chiều cao của hố Pit được thiết kế tùy theo công nghệ truyền động, độ cao hành trình, tốc độ và tải trọng thang máy.Phần trên cùng của giếng thang (Overhead - OH) là không gian đệm cần thiết để cabin thang máy di chuyển đến tầng trên cùng và dừng một các an toàn. Không gian OH có thể làm chỗ đặt máy kéo (đối với thang máy không phòng máy). Chiều cao OH này phụ thuộc vào công nghệ truyền động, độ cao hành trình, tốc độ và tải trọng thang máy.Giếng thang máy cần được thiết kế chắc chắn, kín đáo, đảm bảo không có vật thể lạ xâm nhập và phải tuân thủ các tiêu chuẩn an toàn về xây dựng.

2. Cabin thang máy

Cabin là nơi chứa người hoặc hàng hóa khi thang máy hoạt động. Nó có kết cấu chắc chắn và được trang bị nhiều tính năng để đảm bảo an toàn và thoải mái cho người dùng. Các thành phần chính của cabin bao gồm:

• Khung cabin: Là phần cấu trúc kim loại giữ cho cabin ổn định, chịu lực từ dây cáp và động cơ.
• Sàn cabin: Nền bên trong cabin, nơi người sử dụng đứng hoặc đặt hàng hóa.
• Vách cabin: Làm từ thép không gỉ, kính cường lực hoặc các vật liệu bền chắc khác, có thể trang trí với nhiều kiểu dáng, màu sắc để phù hợp với thiết kế nội thất của tòa nhà.
• Cửa cabin: Hệ thống cửa tự động mở/đóng khi đến tầng, có thể là cửa mở một bên hoặc hai bên. Cửa này thường được trang bị cảm biến an toàn để phát hiện vật cản.
• Bảng điều khiển trong cabin: Bao gồm các nút gọi tầng, hệ thống thông báo và đèn báo hiệu. Một số cabin hiện đại có trang bị thêm màn hình hiển thị và hệ thống liên lạc khẩn cấp.

3. Hệ thống điều khiển

Hệ thống điều khiển là bộ phận chịu trách nhiệm vận hành toàn bộ quá trình di chuyển của thang máy. Nó bao gồm bộ điều khiển trung tâm (còn gọi là tủ điện), các cảm biến, dây cấp nguồn, dây dẫn tín hiệu... giúp cho bộ vi xử lý tiếp nhận và xử lý các yêu cầu của hành khách và điều khiển cabin thang máy di chuyển theo yêu cầu đó một cách chính xác.

4. Hệ thống truyền động

Hệ thống truyền động là cơ cấu chịu trách nhiệm nâng và hạ cabin thông qua cơ chế kéo hoặc đẩy. Có 4 loại hệ thống truyền động phổ biến:

• Hệ thống truyền động kiểu cáp kéo (Geared/gearless): Thang máy sử dụng dây cáp thép và đối trọng để di chuyển cabin. Hệ thống này có hai dạng chính:
  • Geared Traction: Động cơ có hộp số giúp điều chỉnh tốc độ quay của pulley kéo cáp. Thường sử dụng cho các tòa nhà thấp hoặc trung bình.
  • Gearless Traction: Động cơ không có hộp số, giúp di chuyển êm ái hơn và tiết kiệm năng lượng. Thường sử dụng cho các tòa nhà cao tầng và hiện đại.
• Hệ thống truyền động kiểu thủy lực: Sử dụng hệ thống bơm điện để điều chỉnh áp suất dầu trong xi lanh để đưa cabin lên xuống. Hệ thống này thường dùng cho các tòa nhà thấp và vừa, do không yêu cầu không gian lắp đặt giếng thang lớn.
• Hệ thống truyền động kiểu trục vít: sử dụng động cơ điện và cơ cấu trục vít - đai ốc để nâng hạ cabin
• Hệ thống truyền động kiểu chân không: nâng hạ cabin thang máy dựa trên việc điều tiết áp suất bên trên và bên dưới cabin thông qua hệ thống bơm khí.

Các hệ thống truyền động trên sẽ được trình bày kỹ hơn ở mục phân loại thang máy.5. Phòng máyĐây là nơi đặt tủ điện và động cơ (máy kéo) - thành phần truyền động chính của thang máy. Thường thì thang máy cáp kéo dùng máy kéo có hộp số kích thước lớn sẽ có phòng máy chính thức, còn đối với thang máy cáp kéo dùng máy kéo không hộp số, thang máy thủy lực, hay thang máy trục vít thì cơ cấu truyền động và tủ điện có kích thước nhỏ nên có thể thiết kế để đặt ở 1 không gian nhỏ hơn chứ không một phòng máy riêng.Thang máy Orona sử dụng hệ thống truyền động cáp kéo với động cơ không hộp số nên không cần phòng máy riêng mà có thể đặt máy kéo ngay ở đỉnh giếng thang giúp tiết kiệm diện tích xây dựng.

Phân loại thang máy và ứng dụng

1. Thang máy cáp kéo (Traction Elevators)

Nguyên lý hoạt động:Thang máy cáp kéo hoạt động dựa trên hệ thống máy kéo, cáp và đối trọng. Máy kéo hoạt động sẽ quay puly để kéo sợ cáp có một đầu gắn với cabin, đầu còn lại gắn với đối trọng, từ đó di chuyển cabin thang máy lên xuống ngược chiều với đối trọng. Thang máy cáp kéo thường có hai loại máy kéo: có hộp số (geared) và không hộp số (gearless).Trong đó, thang máy cáp kéo sử dụng máy kéo có hộp số yêu cầu một phòng máy trên đỉnh giếng thang để đặt máy kéo và tủ điện điều khiển, trong khi thang máy dùng máy kéo không hộp số thì có thể tích hợp máy kéo ngay trong giếng thang máy không cần làm phòng máy riêng (thang máy cáp kéo không phòng máy).Đặc điểm:

• Hiệu suất cao, Phù hợp cho các tòa nhà cao tầng và di chuyển nhanh.
• Thiết kế có hoặc không có phòng máy: Dòng không có phòng máy (MRL - Machine Room Less) giúp tiết kiệm không gian.
• Tốc độ thường từ 1 đến 10 m/s, tuỳ thuộc vào thiết kế.
• Độ bền: Hệ thống cáp và bánh xe có thể chịu tải lớn và hoạt động trong thời gian dài.

Ứng dụng: thang máy cáp kéo được dùng phổ biến trong các toà nhà văn phòng, chung cư cao tầng, trung tâm thương mại, khách sạn, và các dự án công trình lớn. Bên cạnh đó, thang máy cáp kéo cũng được dùng cho nhà ở gia đình có chiều cao từ 5 tầng trở xuống.

2. Thang máy thủy lực (Hydraulic Elevators)

Nguyên lý hoạt động: Công nghệ thang máy thủy lực sử dụng bơm thủy lực để điều chỉnh áp suất của dầu thủy lực trong cơ cấu pit-tông - xi-lanh để nâng hạ cabin thang máy. Để thang máy đi lên, máy bơm sẽ bơm dầu từ bể chứa vào piston thủy lực để nâng cabin lên. Để thang máy đi xuống, dầu sẽ được xả ngược lại về bể chứa.Đặc điểm:

• Công nghệ xilanh-piston thủy lực có chiều cao hành trình hạn chế, dưới 20m, nên chỉ ứng dụng cho các công trình xây dựng thấp tầng (tương đương 6 tầng).
• Không cần không gian phòng máy lớn do hệ thống điều khiển và truyền động thủy lực có kích thước nhỏ, giúp tiết kiệm không gian lắp đặt.
• Tốc độ: Chậm hơn so với thang máy cáp kéo, thường chỉ từ 0.15-1 m/s.
• Có khả năng chịu tải lớn, rất ưu thế khi làm thang máy chở hàng.
• Độ ồn thấp, vận hành êm

Ứng dụng: Thang máy thủy lực thường dùng trong các tòa nhà thấp, đặc biệt là nhà ở gia đình, do nhà có diện tích nhỏ lại không cần tốc độ thang máy quá cao.

3. Thang máy trục vít (Screw Drive Elevators)

Nguyên lý hoạt động: Thang máy trục vít sử dụng cơ chế trục vít và đai ốc để nâng hoặc hạ cabin. Động cơ sẽ quay đai ốc xung quanh trục vít, di chuyển cabin lên xuống theo trục.Đặc điểm:

• Chiều cao hạn chế: Phù hợp cho các tòa nhà 3 đến 4 tầng do cơ chế trục vít không thể hoạt động hiệu quả ở chiều cao lớn.
• Cấu trúc đơn giản, không cần không gian cho phòng máy và hệ thống đối trọng như thang máy cáp kéo
• Tốc độ thường khá chậm, khoảng 0.15 đến 0.3 m/s.
• Có thể gây tiếng ồn khi trục vít quay bởi động cơ điện lắp ngay sau cabin.

Ứng dụng: Nhà ở gia đình kiểu nhà ống, biệt thự, hoặc các tòa nhà có chiều cao thấp 2-4 tầng, không cần tốc độ di chuyển nhanh thì sử dụng thang máy trục vít là đáp ứng được nhu cầu.

4. Thang máy chân không (Vacuum Elevators)

Nguyên lý hoạt động: Thang máy chân không hoạt động dựa trên sự chênh lệch áp suất giữa phần trên và dưới cabin để di chuyển cabin lên hoặc xuống. Khi không khí được bơm ra khỏi khoang phía trên, cabin được đẩy lên, ngược lại khi không khí được bơm vào, cabin sẽ hạ xuống.Đặc điểm:

• Chiều cao hạn chế: Thường sử dụng trong các tòa nhà từ 2 đến 4 tầng.
• Thiết kế trong suốt: Thường có cabin hình trụ trong suốt, mang lại cảm giác hiện đại và thẩm mỹ cao.
• Không cần trục hoặc phòng máy: Thiết kế gọn nhẹ và không cần không gian dành cho hệ thống kéo hay thủy lực.
• Tốc độ: Thường khoảng 0.15 đến 0.3 m/s.
• Không chịu được tải trọng lớn, thường giới hạn số lượng người hoặc hàng hóa.

Ứng dụng: Thường chỉ được sử dụng trong nhà ở thấp tầng, biệt thự hoặc các tòa nhà thương mại nhỏ có tần suất di chuyển ít.

Thang máy Orona thuộc loại thang máy nào?

Thang máy Orona là thang máy không phòng máy

Sản phẩm thang máy của Orona thuộc dòng thang máy cáp kéo không phòng máy (Machine Room-Less - MRL) là một trong những sản phẩm tiên tiến và hiệu quả nhất của hãng Orona. Dòng thang máy này được thiết kế nhằm tối ưu hóa không gian, đồng thời đảm bảo hiệu suất vận hành và sự tiện lợi cho các công trình hiện đại. Đặc trưng của dòng thang máy cáp kéo không phòng máy Orona:

1. Thiết kế không cần phòng máy

Dòng thang máy MRL của Orona không yêu cầu một không gian riêng biệt cho phòng máy, điều này giúp tiết kiệm diện tích lắp đặt và tạo sự linh hoạt cho các công trình. Toàn bộ hệ thống điều khiển, động cơ và thiết bị khác được tích hợp trong hố thang, giảm thiểu yêu cầu về không gian xây dựng. Nhờ đó, thang máy Orona không chỉ đáp ứng được các tòa nhà có chiều cao lớn mà còn phù hợp cho các căn nhà có không gian lắp đặt thang máy hạn chế, như nhà ở gia đình, các công trình thương mại nhỏ.

2. Công nghệ máy kéo không hộp số

Thang máy Orona sử dụng máy kéo không hộp số (gearless), giúp vận hành êm ái, bền bỉ và tiết kiệm năng lượng. Loại máy kéo này nhỏ gọn, hiệu suất cao và không tạo ra ma sát cơ học lớn như các động cơ có hộp số, nhờ đó tăng tuổi thọ của thang máy và giảm chi phí bảo trì. Điều này giúp thang máy có hành trình di chuyển mượt mà, giảm rung lắc và tiếng ồn, nâng cao trải nghiệm người dùng.

Thang máy Orona: sản xuất và nhập khẩu nguyên chiếc từ Châu Âu

Thang máy Orona là dòng thang máy cao cấp được sản xuất tại Châu Âu và nhập khẩu nguyên chiếc về Việt Nam, mang đến cho thị trường Việt Nam những sản phẩm chất lượng hàng đầu, đáp ứng mọi tiêu chuẩn khắt khe của Châu Âu về an toàn, hiệu suất và tính thẩm mỹ. Orona - xuất xứ từ Tây Ban Nha, một trong những quốc gia có ngành công nghiệp thang máy phát triển mạnh mẽ, với các sản phẩm tiên tiến và giải pháp thang máy toàn diện cho nhiều loại công trình.

1. Sản xuất tại Châu Âu với chất lượng và tiêu chuẩn cao

Sản xuất tại nhà máy của Orona

Orona tự hào là nhà sản xuất thang máy nguyên chiếc hàng đầu Châu Âu. Tất cả các bộ phận, từ động cơ, hệ thống điều khiển đến cabin và các chi tiết nhỏ nhất, đều được sản xuất bởi Orona, các đối tác trong EU và hoàn thiện lắp ráp tại 2 nhà máy của Orona ở Tây Ban Nha. Quy trình sản xuất này tuân theo các tiêu chuẩn nghiêm ngặt của Liên minh Châu Âu về chất lượng và an toàn, đảm bảo sản phẩm cuối cùng đạt độ hoàn thiện cao nhất.Sản phẩm thang máy nguyên chiếc được sản xuất từ nhà máy của Orona giúp giảm thiểu rủi ro từ việc lắp ráp không đồng bộ hoặc thay thế linh kiện kém chất lượng từ các nguồn không đảm bảo. Đồng thời, quy trình sản xuất khép kín này đảm bảo mọi chi tiết đều được kiểm soát và kiểm định nghiêm ngặt trước khi xuất xưởng.

Tiêu chuẩn chất lượng

Thang máy Orona đạt được các tiêu chuẩn chất lượng và an toàn hàng đầu Châu Âu. Tất cả các sản phẩm nhập khẩu vào Việt Nam đều tuân thủ các tiêu chuẩn an toàn nghiêm ngặt của Liên minh Châu Âu như EN 81-20 và EN 81-50, đảm bảo tính an toàn tuyệt đối cho người sử dụng. Đồng thời, các thang máy Orona cũng đáp ứng các tiêu chuẩn về quản lý chất lượng ISO 9001 và tiêu chuẩn tiết kiệm năng lượng A Class Energy Efficiency, mang lại hiệu suất vận hành tối ưu và thân thiện với môi trường.Việc đáp ứng đầy đủ các tiêu chuẩn của Châu Âu và Quốc tế không chỉ khẳng định tính an toàn của thang máy mà còn đảm bảo rằng các sản phẩm thang máy Orona được thiết kế để vận hành lâu bền, tiết kiệm năng lượng và giảm thiểu chi phí bảo trì.

Công nghệ tiên tiến

Orona ứng dụng những công nghệ tiên tiến nhất trong các dòng thang máy nhập khẩu về Việt Nam, đảm bảo hiệu suất hoạt động vượt trội và độ tin cậy cao. Thang máy Orona được trang bị máy kéo không hộp số (gearless motor), giúp giảm thiểu ma sát và tiếng ồn, tăng cường hiệu quả vận hành và tiết kiệm năng lượng.Hệ thống điều khiển thông minh ARCA 3: Cho phép quản lý hành trình thang máy một cách tối ưu, tăng tốc độ và giảm thời gian chờ cho người dùng. Các công nghệ này cũng giúp thang máy hoạt động êm ái và an toàn trong mọi điều kiện vận hành.

Thiết kế thẩm mỹ và tinh tế

Với việc nhập khẩu nguyên chiếc từ Châu Âu, thang máy Orona mang đến thiết kế tinh tế, hiện đại và sang trọng, phù hợp với nhiều kiểu công trình từ cao ốc văn phòng, khách sạn, trung tâm thương mại đến khu dân cư cao cấp. Cabin thang máy được làm từ các vật liệu cao cấp như thép không gỉ, kính cường lực và được trang bị các chi tiết nội thất tùy chọn, từ bảng điều khiển cảm ứng, đèn LED tiết kiệm năng lượng đến các hệ thống thông gió và điều hòa không khí.Orona cung cấp nhiều tùy chọn về thiết kế cabin, chất liệu và màu sắc, đáp ứng các yêu cầu khắt khe về thẩm mỹ và phong cách của các dự án cao cấp tại Việt Nam.

An toàn theo tiêu chuẩn quốc tế

Thang máy Orona được trang bị các hệ thống an toàn hàng đầu, được kiểm tra và phê duyệt bởi các cơ quan an toàn Châu Âu. Một số tính năng an toàn nổi bật bao gồm:

• Hệ thống cứu hộ tự động (ARD): Trong trường hợp mất điện hoặc xảy ra sự cố, hệ thống sẽ tự động di chuyển thang máy đến tầng gần nhất và mở cửa để đảm bảo hành khách có thể ra ngoài an toàn.
• Cảm biến cửa tự động: Cửa thang máy Orona được trang bị các cảm biến tiên tiến, phát hiện chướng ngại vật và đảm bảo cửa không đóng khi có vật cản, tránh nguy cơ kẹt cửa.
• Phanh khẩn cấp: Được thiết kế để ngăn chặn thang máy di chuyển nhanh vượt mức quy định, đảm bảo cabin thang máy dừng lại một cách an toàn trong trường hợp sự cố.

Tiết kiệm năng lượng và thân thiện với môi trường

Với các tiêu chuẩn tiết kiệm năng lượng nghiêm ngặt, thang máy Orona nhập khẩu nguyên chiếc từ Châu Âu được thiết kế để hoạt động hiệu quả và tiết kiệm điện năng. Các thang máy Orona đều đạt chứng nhận năng lượng hạng A, đảm bảo mức tiêu thụ năng lượng tối thiểu trong khi vẫn duy trì hiệu suất vận hành cao.

• Hệ thống tái tạo năng lượng: Khi thang máy di chuyển xuống hoặc khi cabin ít tải, hệ thống này sẽ chuyển hóa năng lượng cơ học thành điện năng để tái sử dụng, giúp giảm chi phí điện năng và làm cho thang máy trở nên thân thiện với môi trường hơn.

2. Nhập khẩu nguyên chiếc từ Châu Âu về Việt Nam

Orona cung cấp các sản phẩm thang máy được sản xuất và lắp ráp hoàn toàn tại nhà máy chính ở Tây Ban Nha và các cơ sở sản xuất khác tại Châu Âu. Sau đó, thang máy Orona được nhập khẩu nguyên chiếc và cung cấp tại Việt Nam thông qua đại diện của Orona tại Việt Nam là Gama Service, đảm bảo tính đồng bộ và chất lượng từ từng bộ phận nhỏ nhất như động cơ, hệ thống điều khiển, cabin cho đến các thiết bị an toàn.Với quy trình sản xuất và lắp ráp khép kín tại Châu Âu, thang máy Orona đảm bảo mọi chi tiết đều được kiểm tra kỹ lưỡng trước khi đưa vào vận hành. Điều này giúp giảm thiểu các rủi ro về lắp ráp không đồng bộ, bảo đảm sự ổn định và an toàn trong quá trình sử dụng.Thang máy Orona nhập khẩu nguyên chiếc từ Châu Âu về Việt Nam luôn đảm bảo đầy đủ các tiêu chí CO-CQ (Certificate of Origin và Certificate of Quality) để khẳng định nguồn gốc xuất xứ và chất lượng của sản phẩm. Việc cung cấp CO-CQ là yếu tố quan trọng nhằm đáp ứng các yêu cầu về pháp lý, chất lượng và an toàn của thị trường Việt Nam, đồng thời giúp khách hàng có niềm tin tuyệt đối vào sản phẩm.

Certificate of Origin (CO) – Giấy chứng nhận xuất xứ

Giấy chứng nhận xuất xứ (CO) là tài liệu chứng nhận sản phẩm thang máy Orona được sản xuất và lắp ráp tại Châu Âu, cụ thể là từ các nhà máy chính của Orona tại Tây Ban Nha. CO có vai trò khẳng định rõ ràng nguồn gốc của sản phẩm, đáp ứng các quy định về thuế quan và thương mại quốc tế khi sản phẩm nhập khẩu vào Việt Nam.

• Nguồn gốc rõ ràng: Mỗi sản phẩm thang máy Orona đều được đính kèm giấy chứng nhận CO để chứng minh rằng nó thực sự được sản xuất tại Châu Âu. Điều này giúp các chủ đầu tư, đơn vị lắp đặt và người dùng có thể yên tâm về tính minh bạch và nguồn gốc của sản phẩm.
• Hỗ trợ trong thủ tục hải quan: CO còn giúp quá trình thông quan sản phẩm thang máy Orona dễ dàng và thuận tiện hơn, tránh các rào cản pháp lý hoặc thủ tục phức tạp khi nhập khẩu vào Việt Nam.

Certificate of Quality (CQ) – Giấy chứng nhận chất lượng

Giấy chứng nhận chất lượng (CQ) là tài liệu xác nhận rằng sản phẩm thang máy Orona đã vượt qua các bài kiểm tra chất lượng nghiêm ngặt theo tiêu chuẩn quốc tế trước khi xuất khẩu sang Việt Nam. CQ được cấp bởi các tổ chức hoặc cơ quan kiểm định uy tín tại Châu Âu, xác minh rằng sản phẩm đáp ứng đầy đủ tiêu chuẩn kỹ thuật và an toàn.

3. Thang máy Orona được ứng dụng đa dạng tại Việt Nam

Thang máy Orona nhập khẩu nguyên chiếc từ Châu Âu là giải pháp lý tưởng cho nhiều loại công trình tại Việt Nam. Với các ưu điểm về chất lượng, an toàn, và tiết kiệm năng lượng, dòng thang máy này phù hợp với các công trình cao tầng như:

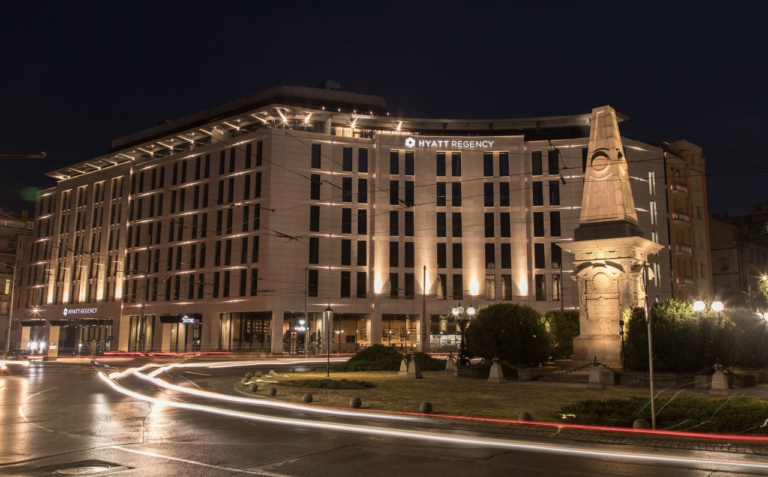

• Khách sạn và khu nghỉ dưỡng cao cấp: Thang máy Orona mang lại sự sang trọng, tiện nghi và an toàn cho các dự án khách sạn 5 sao và khu nghỉ dưỡng.
• Tòa nhà văn phòng và trung tâm thương mại: Với tốc độ vận hành cao và khả năng phục vụ một lượng lớn hành khách, thang máy Orona là lựa chọn hàng đầu cho các tòa nhà văn phòng hiện đại và trung tâm thương mại.
• Chung cư và khu dân cư cao cấp: Orona cung cấp các giải pháp thang máy gia đình và chung cư với thiết kế nhỏ gọn, hiệu suất cao và đảm bảo an toàn cho cư dân.
• Nhà ở gia đình: kiểu nhà ống, nhà phố hay biệt thự đều phù hợp với thang máy Orona

Thang máy Orona được nhập khẩu nguyên chiếc từ Châu Âu là sự kết hợp hoàn hảo giữa công nghệ hiện đại, thiết kế tinh tế và chất lượng vượt trội, mang đến cho thị trường Việt Nam những sản phẩm thang máy hàng đầu. Với sự cam kết về an toàn, hiệu suất và tính bền vững, thang máy Orona là lựa chọn lý tưởng cho các công trình cao cấp, đáp ứng đầy đủ nhu cầu của các chủ đầu tư khó tính nhất.Hãy xem các dự án lắp đặt thang máy của chúng tôi.
